[Computer Architecture] Arithmetic for computers

Transistors: n-type

• S: source
• G: Gate
• D: Drain
• S, G, D는 모두 터미널로 각각 자신의 voltage 값을 가지고 있음
• If G < S, then the switch is open
• if G > S, then the switch is closed

n-type transistor



Transistor: p-type

• S: source
• G: Gate
• D: Drain
• S, G, D는 모두 터미널로 각각 자신의 voltage 값을 가지고 있음
• If G > S, then the switch is open
• if G < S, then the switch is closed

p-type transistor





Transistor: CMOS

• Complementary metal-oxide-semiconductor
• p-type과 n-type transistor를 혼합해서 구성
• NAND gate

0: low, 1: high



Logic gates

• 1개 이상의 1-bit input과 1개의 1-bit output으로 구성
• 트랜지스터들로 제작 가능
• 다음들을 통해서 나타낼 수 있음
  • A block in a circuit diagram
  • A truth table, listing the output for every possible input
  • A Boolean algebra expression
• bitwise operations을 수행하기 위해서 사용됨
  • NOT, OR, AND, XOR, NAND, NOR, XNOR
• logic gate들을 합쳐서 더 큰 circuit을 만들 수 있음
  • one or more inputs
  • one or more outputs
  • perform more complicated logic operations







Half adder (1-bit)

• 자릿수가 넘어가면 carry를 발생시켜서 자리 올림이 가능

half adder

* A위의 -는 여집합을 의미



Full adder

• 자리 올림 수까지 포함하여 덧셈 연산 수행
• half adder 2개를 엮어서 구현

자세히 나타낸 경우

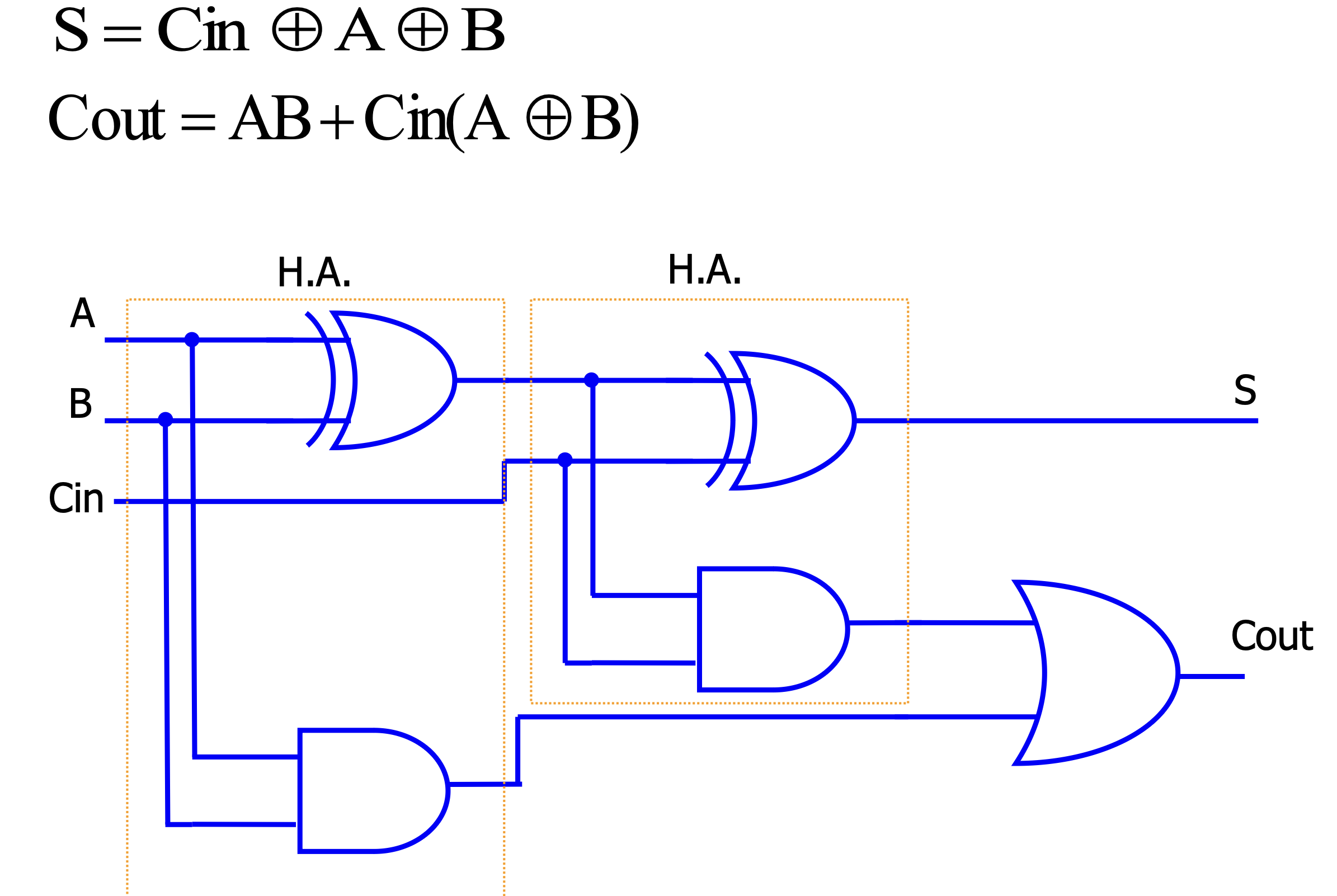

Half adder로 묶어서 표현



4-bit Ripple Adder using Full Adder

• 각 bit를 각각 처리하여 계산 가능
  • ex) A0, B0은 0번 bit 처리, A1, B1은 1번 bit 처리

4-bit ripple adder using full adder



Substractor design

• XOR을 추가해서 B의 값을 invert 시키고 cin에서 1을 더해서 2의 보수처리를 해서 뺄셈을 구현

Subtractor



Arithmetic for multimedia

• Graphic과 media processing은 8bit나 16bit 벡터 데이터로 작동합니다.
  • 분리된 carry chain을 가진 64-bit adder(64-bit adder, with partitioned carry chain)를 사용해서 구현 가능
    • 8 x 8-bit, 4 x 16-bit, 2 x 32 bit vectors
  • SIMD(single-instruction, multiple-data)를 사용하여 구현 가능
    • 하나의 명령어로 여러 개의 데이터 처리
    • 우리가 가지고 있는 레지스터는 32bit이기에 8bit video라면 24bit가 남을 것이고, 16bit audio라면 16bit가 남을 것이기에 이런게 남는 애들을 그냥 냅두는 것이 아니라, 다른 데이터를 처리할 수 있도록 하는 것입니다.
• Saturating operations
  • 만약 오버플로우가 발생시 최대값으로 유지하는 것이다.
    • c.f. 2s-complement modulo arithmetic
  • clipping in audio(영상이나 화면의 일부만 지정하여 표시하거나, 그 부분만 오려내어 남기고 다른 부분을 없애는 조작), saturation in video(예를들어, 색의 범위나 선명도의 최댓값을 넘어버리면 자동으로 최댓값으로 바꾸어 버리는 조작)
